今天我们来拆解一下运算逻辑电路(ALU),它包括逻辑单元、算术单元两部分

ALU 符号

我们这里只是简述一个简单的 ALU,复杂的 ALU 有很多标志。

算术单元

我们只简单看一下加法运算,对这方面有兴趣的可以多了解一下。

半加器

符号

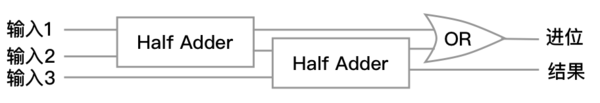

全加器

符号

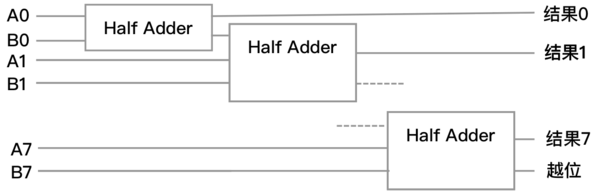

8位行波进位加法器

超前进位加法器

超前进位加法器是现代计算机主要使用的加法运算器,有兴趣的可以了解一下。

我们只简单看一下加法运算,对这方面有兴趣的可以多了解一下。

逻辑单元

逻辑单元的作用就是识别运算编码,来进行相应运算。

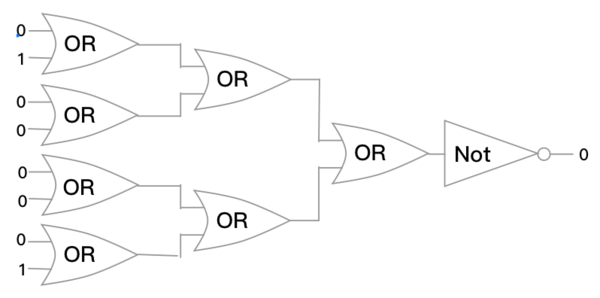

简单举个例子 01000001 是加法运算。那么就需要用 OR AND NOT 等门来识别这个编码最后结果为 0 那么这就是一个加法运算,然后进行运算。
